Этот высокопрочный шкив для изгиба ленты, изготовленный непосредственно на нашем заводе, сертифицированном по стандарту ISO 9001:2015, обеспечивает надежное отслеживание и натяжение ленты. Мы используем высококачественные бесшовные стальные трубы и передовые технологии автоматической сварки для гарантии структурной целостности. Полностью настраиваемые размеры для соответствия вашим существующим конвейерным системам, а также заводская проверка 100% перед отгрузкой.
Описание продукта
Наши шкивы для изгиба ленты разработаны для ответственных позиций в ленточных конвейерных системах, в частности, для изменения направления ленты (обычно на 45°, 90° или 180°) или в качестве натяжных устройств. В отличие от торговых компаний, мы контролируем весь производственный процесс собственными силами, строго придерживаясь системы управления качеством ISO 9001.
Производственное мастерство и материалы

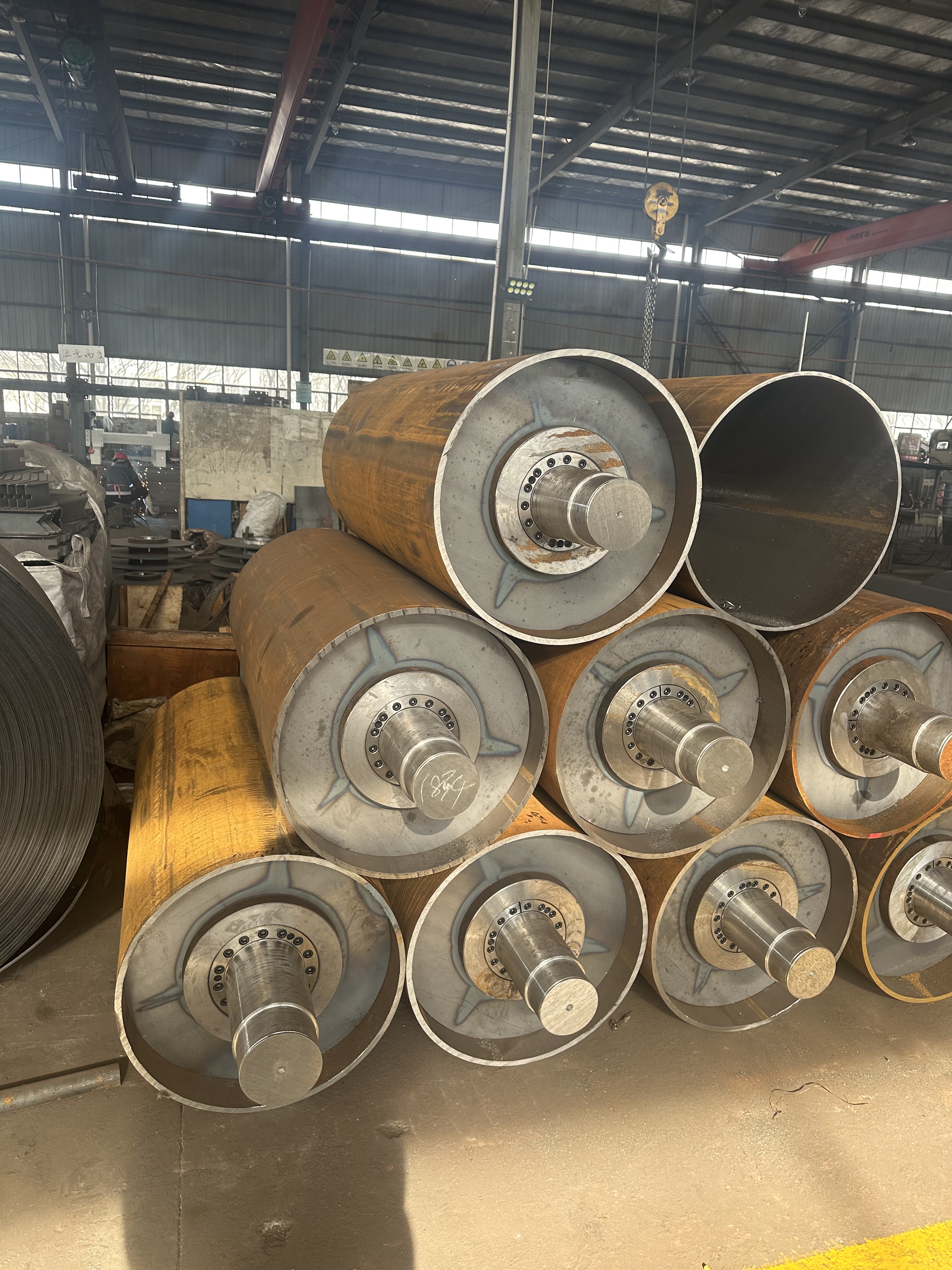

- Корпус шкива (трубчатый): Мы используем углеродистую сталь Q235B или Q345B. Для тяжелых условий эксплуатации мы используем толстостенную сталь. Бесшовные стальные трубы для обеспечения равномерной толщины стенок и минимизации вибрации.
- Качество вала: Изготовлено из высококачественной круглой стали (45# или 40Cr). Все валы проходят проверку качества. Закалка и отпуск (термическая обработка) для устранения внутренних напряжений и повышения твердости/вязкости, предотвращая поломку вала при высоком натяжении.
- Технология сварки: Соединение между ступицей и корпусом осуществляется с помощью Автоматическая сварка в защитной газовой среде CO2 и дуговую сварку под флюсом. Мы выполняем Ультразвуковой дефектоскопический контроль (НДК) Проверяйте сварные швы, чтобы исключить трещины и дефекты.

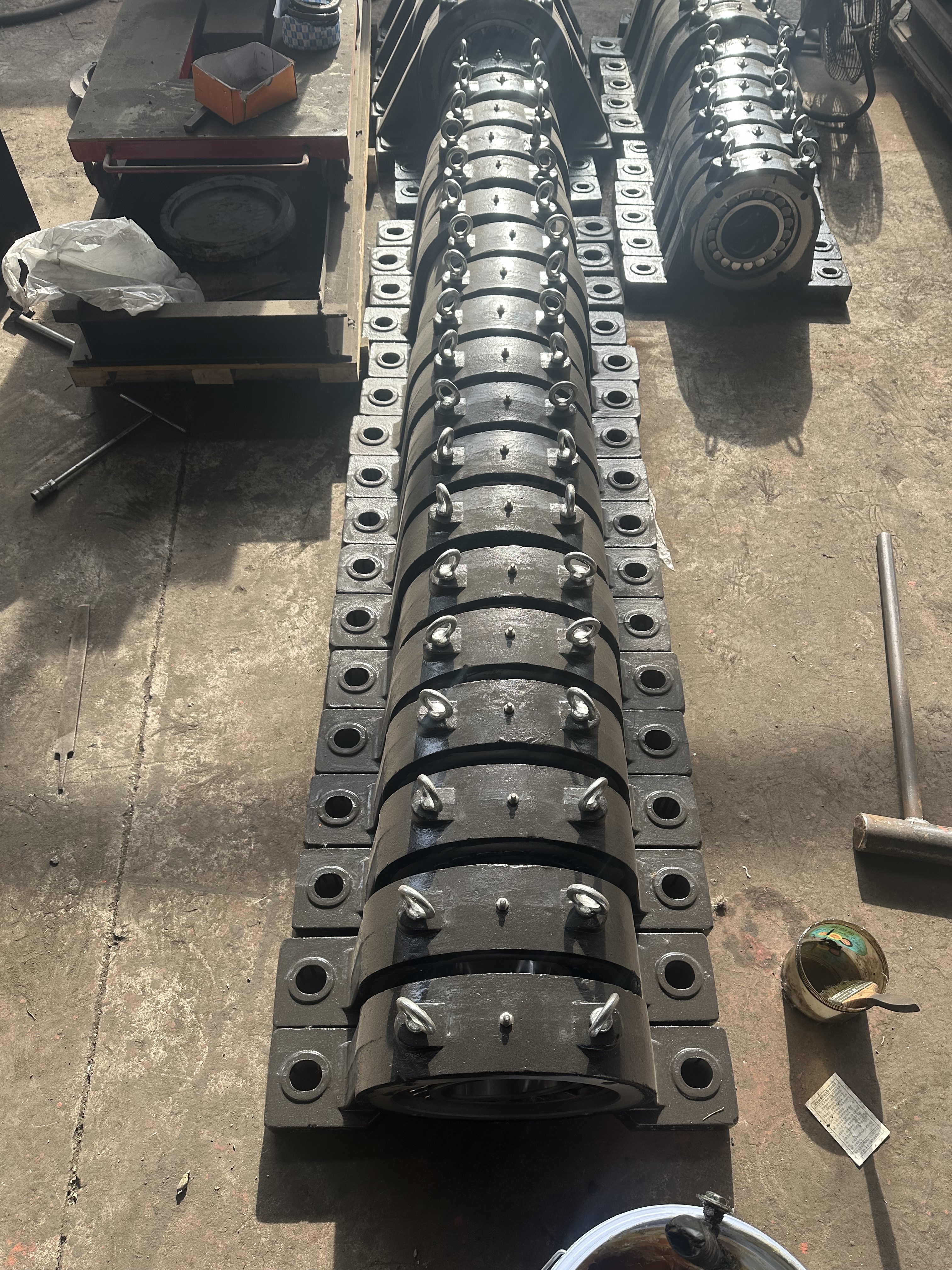

- Подшипниковый узел: Мы используем высокопрочные сферические роликовые подшипники (марки HRB/ZWZ/LYC или SKF/FAG по запросу). В корпусе используется Структура печати лабиринта, Предварительно заполненный литиевой смазкой, он обеспечивает водонепроницаемость и пылезащиту в суровых условиях горнодобывающей промышленности.
- Задержка поверхности:
- Обычная сталь: Для сухих и чистых помещений.
- Алмазная резиновая изоляция: Листы горячевулканизированной резины (твердость по Шору А 60-70) для лучшего сцепления и отвода воды.
Технические характеристики
| Параметр | Технические характеристики |
| Тип шкива | Билочный шкив / Укороченный шкив / Натяжной шкив |
| Соответствие стандартам | ISO 9001:2015 (Размеры соответствуют стандартам CEMA/DIN) |
| Ширина ремня | 500 мм – 2400 мм (20″ – 96″) |
| Диапазон диаметров | Ø200 мм – Ø1600 мм |
| Материал оболочки | Углеродистая сталь Q235B / Q345B |
| Материал вала | Сталь 45# / Легированная сталь 40Cr |
| Срок службы подшипника (L10) | > 30 000 часов |
| Стандарт сварки | Автоматическая сварка по стандарту AWS D1.1 или аналогичному. |
| Динамическая балансировка | Класс G40 / G6.3 (ISO 1940) |
| Толщина отставания | 10 мм, 12 мм, 15 мм или по индивидуальному заказу |
| Рисование | Грунтовка + финишное покрытие (цвет: красный, синий, серый или стандарт RAL) |
Процесс контроля качества Каждый шкив, покидающий наш завод, проходит пятиступенчатую проверку качества:
Контроль качества сырья (анализ состава стали).
Ультразвуковой контроль сварки.
Испытания статической и динамической балансировки.
Проверка размеров (диаметр, ширина рабочей поверхности, посадка вала).
Окончательная проверка качества покраски и упаковки.
